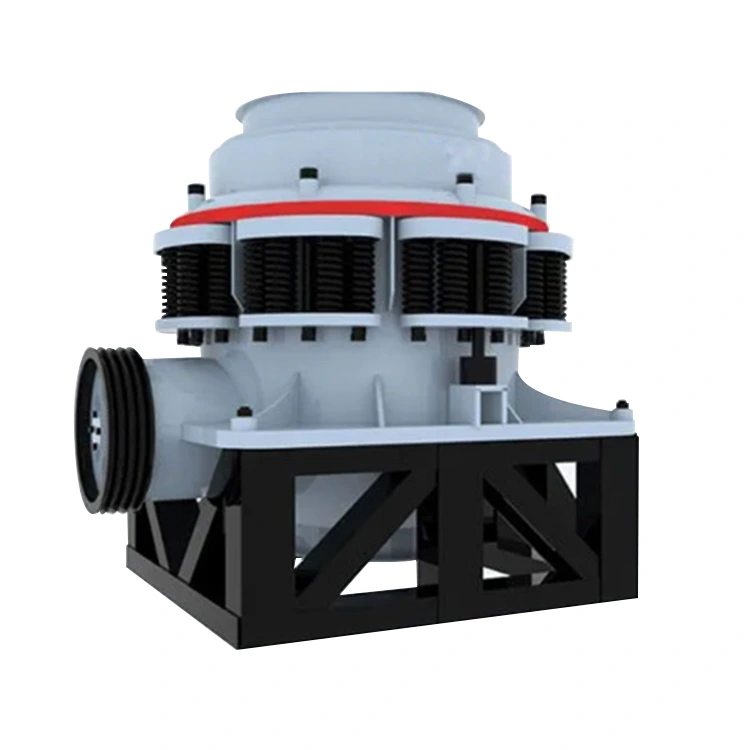

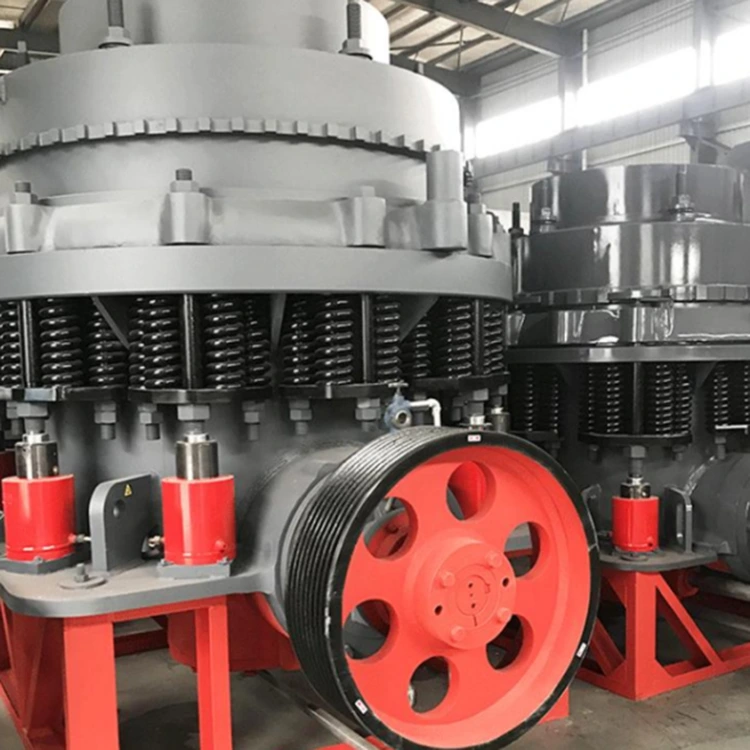

Kruszarka stożkowa

Kruszarki stożkowe Yuexin Machinery mają szeroki zakres zastosowań, z łatwością radząc sobie z potrzebami kruszenia różnych rud średnio twardych i o wyższej twardości, takich jak granit, bazalt i rudy żelaza. Niezależnie od tego, czy chodzi o zgrubne kruszenie skał o wysokiej twardości, czy średnio-drobne kruszenie rud o średniej twardości, wykazuje on duże możliwości kruszenia.

W porównaniu z tradycyjnymi kruszarkami, kruszarka stożkowa ma szczególnie wyjątkowe zalety w zakresie wydajności. Ma nie tylko duży współczynnik kruszenia, skutecznie kruszy duże kawałki rudy do wymaganej wielkości cząstek, ale także wytwarza produkty o doskonałym kształcie cząstek, regularnym kształcie cząstek i rozsądnej gradacji, spełniając późniejsze wymagania produkcyjne bez dodatkowego przetwarzania kształtującego. Pod względem wydajności i kontroli kosztów sprzęt ten sprawdza się również wyjątkowo dobrze, zwiększając wydajność produkcji o ponad 30% w porównaniu do sprzętu tradycyjnego. Znacząco skraca cykl pracy i zwiększa wydajność. Jednocześnie koszty operacyjne są obniżone o 20% dzięki zoptymalizowanemu projektowi zużycia energii i zmniejszonemu zużyciu wrażliwych części, skutecznie obniżając nakłady produkcyjne dla przedsiębiorstw.

Parametr produktu (specyfikacja)

Cecha produktu i zastosowanie

Podstawowe zalety kruszarki stożkowej polegają na przełomowych rozwiązaniach zarówno pod względem wydajności kruszenia, jak i inteligentnego sterowania. Wykorzystuje zaawansowaną zasadę kruszenia warstwowego, w której ruda po wejściu do komory kruszenia poddawana jest wielokrotnemu prasowaniu i mieleniu, co skutkuje dokładniejszym i wydajniejszym procesem kruszenia, znacznie przewyższającym ten w przypadku tradycyjnego sprzętu do kruszenia. Ta metoda kruszenia nie tylko znacząco zwiększa wydajność produkcyjną, ale także optymalizuje jakość gotowego produktu, wytwarzając kruszywa o regularnych sześciennych kształtach cząstek i zawartości igieł i płatków poniżej 5%, spełniające wysokie wymagania produkcyjne bez konieczności dodatkowego kształtowania.

Kruszarka stożkowa wyróżnia się trwałością i możliwością dostosowania do różnych warunków pracy. Jego podstawowe komponenty odporne na zużycie — ściana krusząca i ściana szczęki — są wykonane ze stopu o wysokiej zawartości chromu i wzmocnione specjalnym procesem obróbki cieplnej, poprawiającym odporność na zużycie o 50% w porównaniu ze zwykłymi komponentami. Taka konstrukcja znacznie wydłuża żywotność części zużywalnych, zmniejsza częstotliwość przestojów sprzętu w celu wymiany podzespołów i znacznie wydłuża cykl konserwacji, skutecznie kontrolując całkowite koszty operacyjne. Jednocześnie posiada wyjątkową zdolność adaptacji do środowiska, zdolną do stabilnej, ciągłej pracy w złożonych warunkach w zakresie od -20 ℃ do 50 ℃. Niezależnie od tego, czy pracujesz w zimnych regionach, czy w gorącym i wilgotnym środowisku, utrzymuje stabilną wydajność kruszenia bez konieczności częstych regulacji i konserwacji.

Dzięki doskonałej, wszechstronnej wydajności, zastosowania kruszarki stożkowej obejmują wiele kluczowych gałęzi przemysłu, co czyni ją podstawowym urządzeniem do produkcji kruszenia na dużą skalę. W sektorze wydobycia metali doskonale nadaje się do drugiego i trzeciego stopnia kruszenia różnych rud metali, takich jak rudy miedzi, żelaza i cynku. W sektorze przetwórstwa kruszywa budowlanego może wydajnie przerabiać surowce takie jak granit i wapień, wytwarzając kruszywa piaskowe spełniające normy budowlane. W sektorze infrastruktury na dużą skalę, niezależnie od tego, czy jest to obróbka kruszonego kamienia wymagana do budowy kolei dużych prędkości i autostrad, czy też przygotowanie surowców do projektów oszczędzania wody, jego zalety związane z dużą wydajnością i niskimi stratami kompleksowo spełniają potrzeby różnych gałęzi przemysłu w zakresie kruszenia na dużą skalę.

Szczegóły produkcji

1. Szczegóły komory kruszenia: Pokazanie wewnętrznej struktury różnych typów komór (komora standardowa, komora z krótką głowicą), ilustrujące ich możliwości dostosowania do różnych wymagań procesowych „kruszenia zgrubnego, kruszenia średniego i kruszenia drobnego” oraz wizualne przedstawienie ścieżki kruszenia rudy w komorze.

(Komora standardowa): Demonstracja wewnętrznej struktury kruszarki stożkowej ze standardową komorą. Przestrzeń komory kruszenia jest stosunkowo duża. Ruda po wejściu od góry ulega wstępnemu rozdrobnieniu w większej przestrzeni szczeliny pomiędzy stożkami ruchomymi i nieruchomymi. Droga kruszenia jest stosunkowo „zgrubna”, odpowiednia dla procesów kruszenia grubego i średniego, zdolna do przenoszenia większych cząstek rudy, co stanowi podstawę dla kolejnych etapów kruszenia.

(Komora z krótką głowicą): Komora z krótką głowicą ma mniejszą szczelinę w komorze kruszenia. Po wejściu ruda jest wielokrotnie ściskana i mielona na bardziej zwartej przestrzeni, w wyniku czego powstaje „drobna” ścieżka kruszenia. Może kruszyć rudę na mniejsze cząstki, odpowiednie do procesów drobnego kruszenia, tworząc gotowe kruszywa o lepszym kształcie cząstek i mniejszej zawartości igieł i płatków.

Porównując te dwa typy komór, można intuicyjnie zobaczyć, jak kruszarka stożkowa osiąga efektywną klasyfikację i kruszenie rudy zgodnie z różnymi wymaganiami procesowymi „kruszenia zgrubnego, kruszenia średniego i kruszenia drobnego”.

2. Szczegóły układu hydraulicznego: Zbliżenia cylindrów hydraulicznych i grup zaworów sterujących wyjaśniają zasady działania „automatycznego oczyszczania komory, zabezpieczenia przed przeciążeniem i regulacji otworu wylotowego”, podkreślając inteligencję i bezpieczeństwo sprzętu.

Automatyczne czyszczenie komory: Gdy komora kruszenia wymaga oczyszczenia z powodu zablokowania materiału lub wyłączenia maszyny, ręczne wejście do niebezpiecznej komory nie jest konieczne. Po wydaniu przez operatora polecenia oczyszczenia, elektromagnetyczny zawór kierunkowy w grupie zaworów sterujących przełącza obieg oleju, a olej hydrauliczny jest szybko wtryskiwany do cylindra, popychając tłok w celu szybkiego opuszczenia ruchomego stożka, natychmiastowo poszerzając szczelinę w komorze kruszenia. Jednocześnie jednokierunkowy zawór dławiący reguluje natężenie przepływu oleju, zapobiegając zbyt szybkiemu opadaniu ruchomego stożka i uderzeniu w sprzęt. Po usunięciu zablokowanego materiału akumulator zwalnia ciśnienie, olej hydrauliczny przepływa z powrotem, a ruchomy stożek płynnie resetuje się. Cały proces przebiega automatycznie, zapewniając bezpieczeństwo personelu i poprawiając efektywność czyszczenia komory.

Kiedy do rudy stosowanej do ochrony żelaza dodaje się niekruszalne materiały, takie jak bloki żelaza, ciśnienie wewnątrz cylindra hydraulicznego gwałtownie wzrasta w wyniku ściskania ruchomego stożka. W tym momencie czujnik ciśnienia w zespole zaworu sterującego szybko wykrywa nieprawidłowy sygnał ciśnienia. Gdy ciśnienie oleju przekroczy ustawiony próg (zwykle 5 MPa), zawór jednokierunkowy szybko się otwiera, umożliwiając przepływ oleju hydraulicznego do akumulatora i sprężanie wewnętrznego gazowego amoniaku. Następnie cylinder przesuwa ruchomy stożek w dół, zwiększając otwór wylotowy i umożliwiając płynny wyładunek bloków żelaza. Po rozładowaniu bloków żelaza gazowy amoniak w akumulatorze wywiera ciśnienie wsteczne, powodując przepływ oleju hydraulicznego z powrotem, a ruchomy stożek powoli resetuje się pod działaniem buforującym jednokierunkowego zaworu dławiącego. Proces ten nie wymaga ręcznego wyłączania, a zawór nadmiarowy zapewnia wtórne upust ciśnienia w przypadku nadmiernego ciśnienia, zapewniając podwójną ochronę przed uszkodzeniem sprzętu na skutek przeciążenia.

W celu regulacji otworu wylotowego, jeśli zachodzi potrzeba regulacji wielkości cząstek wylotowych, najpierw należy rozładować ciśnienie siłownika hydraulicznego blokującego poprzez zespół zaworu sterującego, rozluźniając gwint zębaty nieruchomego stożka. Następnie zawór sterujący popycha cylinder hydrauliczny, aby obrócić pierścień regulacyjny, powodując podnoszenie lub opadanie stałego stożka przez gwintowaną przekładnię. Gdy konieczne jest zmniejszenie otworu wylotowego, zespół zaworu sterującego pompuje olej hydrauliczny do dolnej części cylindra, wypychając ruchomy stożek do góry; gdy konieczne jest zwiększenie otworu wylotowego, spuszczana jest pewna ilość oleju hydraulicznego w celu obniżenia ruchomego stożka. Zmiany poziomu oleju w zbiorniku odzwierciedlają wielkość otworu spustowego, a wymiary można dokładnie odczytać za pomocą skali. Po regulacji zawór odcinający jest zamknięty, aby uszczelnić obieg oleju i utrzymać stabilny otwór wylotowy. Ta metoda regulacji eliminuje potrzebę demontażu sprzętu, osiągając precyzyjną i skuteczną kontrolę wielkości cząstek wyładowanych, dostosowując się do różnych wymagań procesu i demonstrując zalety inteligentnego działania.
