Wózek do spiekania z podwójną belką

Ten wysokowytrzymały dwubelkowy wózek do spiekania firmy Yuexin jest podstawowym sprzętem nośnym dla linii produkcyjnych spiekania stali.  Został on niezależnie opracowany przez firmę Yuexin Machinery Manufacturing Co., Ltd. dla warunków pracy maszyn do spiekania na dużą skalę, przyjmując zintegrowany projekt „konstrukcji nośnej z podwójną belką + odpornych na zużycie rusztów + elastycznego uszczelnienia”. Może osiągnąć ciągłe spiekanie i transport surowców do spiekania, takich jak proszek rudy żelaza, w wysokich temperaturach 1000-1300 ℃. Charakteryzuje się dużą wytrzymałością na obciążenia i niskim współczynnikiem wycieku materiału. W porównaniu z tradycyjnymi wózkami jednobelkowymi jego sztywność konstrukcyjna jest zwiększona o 45%, a żywotność wydłużona o 60%, co czyni go kluczowym sprzętem do osiągnięcia wydajnej i energooszczędnej produkcji w spiekalniach stalowni.

Parametr produktu (specyfikacja)

Cecha produktu i zastosowanie

Cechy produktu

Konstrukcja z podwójną belką o wysokiej wytrzymałości: Rama wózka do spiekania z podwójną belką wykorzystuje spawaną konstrukcję ze stali o wysokiej wytrzymałości z podwójną belką Q690 i poddawana jest ogólnej obróbce starzenia w celu wyeliminowania naprężeń spawalniczych, przy wytrzymałości na zginanie do 1200 MPa; belki poprzeczne i belki podłużne łączone są za pomocą złącza wpuszczanego i czopowego, wzmocnionego usztywnieniami, co zapewnia brak odkształceń pod dużym obciążeniem i wysoką temperaturą oraz płynną i niezakłóconą pracę wózka.

Doskonała odporność na zużycie pręta rusztowego i wydajność odprowadzania: Pręty rusztu są odlewane z żaroodpornej i odpornej na zużycie stali ZG35Cr24Ni7SiN, a powierzchnia jest poddawana aluminiowaniu, zwiększając odporność na zużycie w wysokiej temperaturze o 50%; pręty rusztu mają układ schodkowy, z powierzchnią wentylacyjną ponad 35%, zapewniającą równomierne spiekanie i ograniczającą wyciek materiału, przy kontrolowanym stopniu wycieku w granicach 0,5%.

Doskonałe właściwości uszczelniające: Pomiędzy wózkami zastosowano kompozytową konstrukcję uszczelniającą „płyta elastyczna + grafit”, a pomiędzy wózkiem a torem zastosowano boczne urządzenie uszczelniające, które skutecznie izoluje wyciek gazów spalinowych ze spiekania i zmniejsza zużycie energii; elementy uszczelniające wykonane są z elastycznych materiałów odpornych na wysokie temperatury, o żywotności ponad 8000 godzin, co zmniejsza koszty częstej wymiany. Niskie koszty eksploatacji i konserwacji: Koła wózka do spiekania z podwójną belką są kute ze stali stopowej 42CrMo, o twardości powierzchniowej HRC58-62 po obróbce hartowania.  W połączeniu z importowanymi łożyskami odpornymi na wysokie temperatury wskaźnik awaryjności zmniejsza się o 80%; pręty rusztowe charakteryzują się możliwością szybkiego montażu, co zwiększa efektywność wymiany o 70% i zmniejsza roczne koszty konserwacji wózka o 40%.

Aplikacja

Wózek do spiekania z podwójną belką jest szeroko stosowany na liniach produkcyjnych spiekania w przemyśle stalowym i metalurgicznym, odpowiedni dla różnych specyfikacji maszyn do spiekania w zakresie od 180㎡ do 600㎡, podejmując zadania związane z przenoszeniem, transportowaniem i spiekaniem mieszanych materiałów, takich jak proszek rudy żelaza, paliwo i topnik.  W szczególności stosuje się go w obszarze dystrybucji materiału, obszarze zapłonu, obszarze spiekania w wysokiej temperaturze i obszarze chłodzenia maszyny do spiekania. Można go dostosować do różnych procesów spiekania, w tym procesów kwasowych i zasadowych, i szczególnie nadaje się do potrzeb dużych przedsiębiorstw stalowych w zakresie ciągłego spiekania o wysokiej intensywności, zapewniając podstawowe wsparcie sprzętowe w celu poprawy jakości, efektywności energetycznej i redukcji kosztów spiekanej rudy.

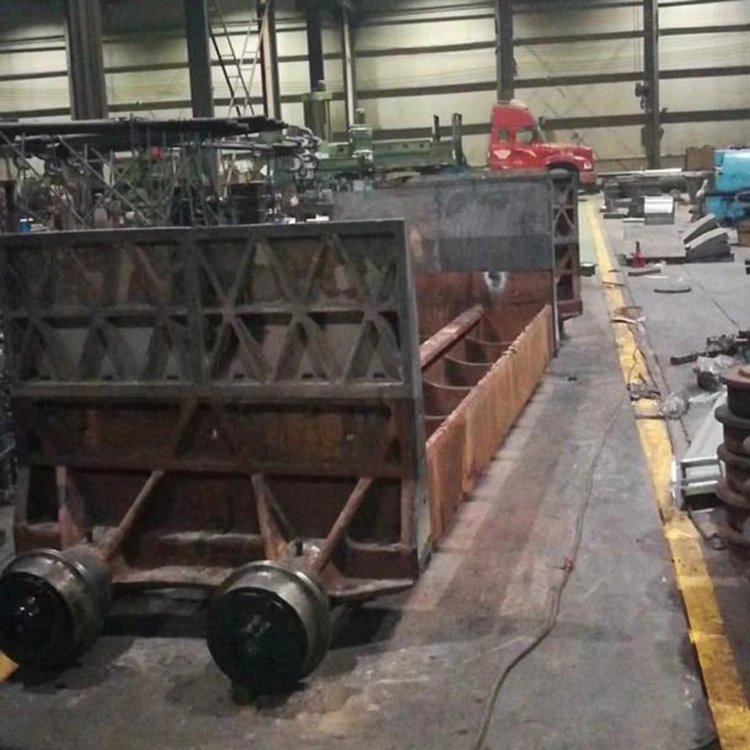

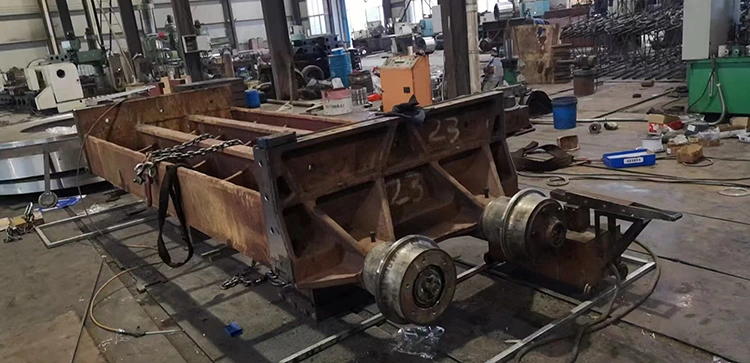

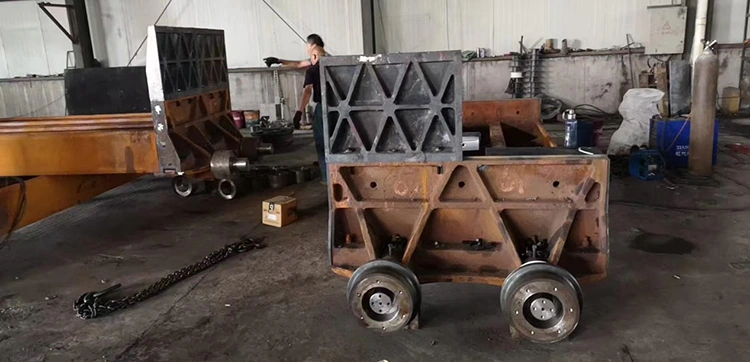

Szczegóły ramy z podwójną belką: Zbliżenia szwów spawalniczych, układu żeber wzmacniających i ogólnej konstrukcji ramy z podwójną belką, przedstawiające oznaczenia obróbki starzenia ramy i raport z testów materiałów; ilustrujący proces łączenia podwójnej belki z panelem wózka, porównujący różnice w sztywności strukturalnej z tradycyjnymi wózkami jednobelkowymi, demonstrujący możliwości projektowania konstrukcyjnego i technologii spawania Yuexin Machinery.

Pręty rusztu i szczegóły instalacji: Powiększone widoki tekstury odlewu, połysku warstwy aluminiowanej i naprzemiennej struktury prętów rusztu, wyjaśniające zasady wentylacji i zapobiegania wyciekom prętów rusztu; pokazujący zatrzaskową konstrukcję prętów rusztu, wyjaśniający proces szybkiej wymiany, skracający czas przestojów na konserwację.

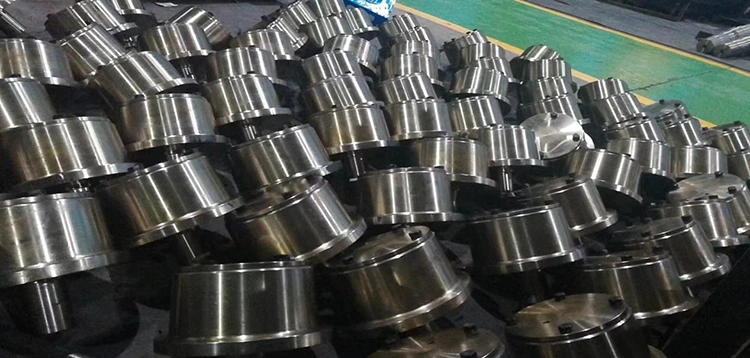

Zestaw kół i szczegóły uszczelnienia: Pokazanie procesu kucia kół i struktury uszczelniającej gniazda łożyska, wyjaśnienie precyzyjnej kontroli dopasowania koła i gąsienicy; zbliżenie kompozytowego urządzenia uszczelniającego pomiędzy wózkami, wyjaśniające jego funkcję elastycznej kompensacji w wysokich temperaturach, ograniczającą wyciek gazów spalinowych i straty energii.

Odporność na ciepło i szczegóły ochrony: Pokazanie odpornej na wysokie temperatury powłoki panelu wózka oraz środków izolacji cieplnej i ochrony ramy, wyjaśniając kontrolę wpływu wysokich temperatur na główne elementy wózka; pokazanie interfejsu urządzenia czyszczącego wózka, wyjaśnienie schematu czyszczenia resztek spiekanego materiału rudy, zapewniającego długoterminową stabilną pracę wózka.
