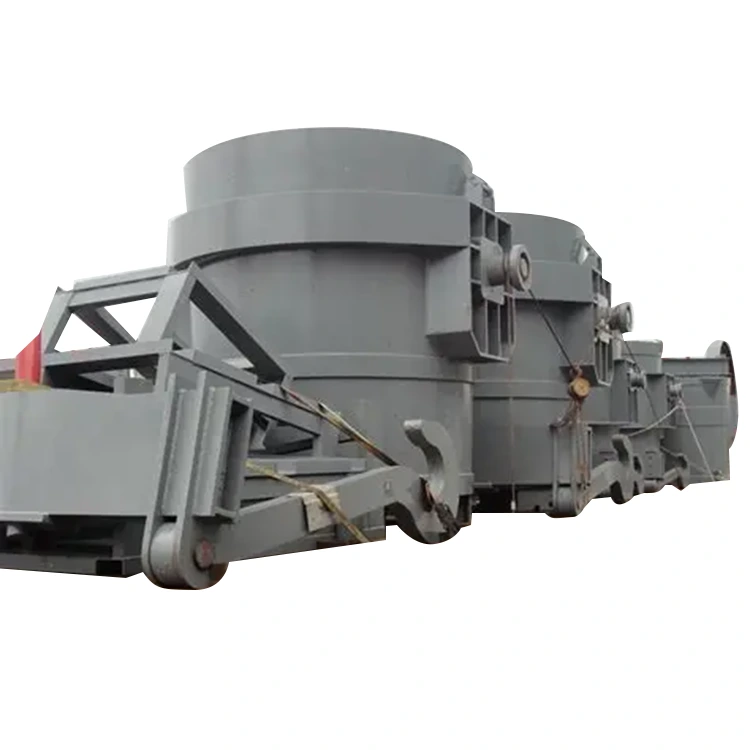

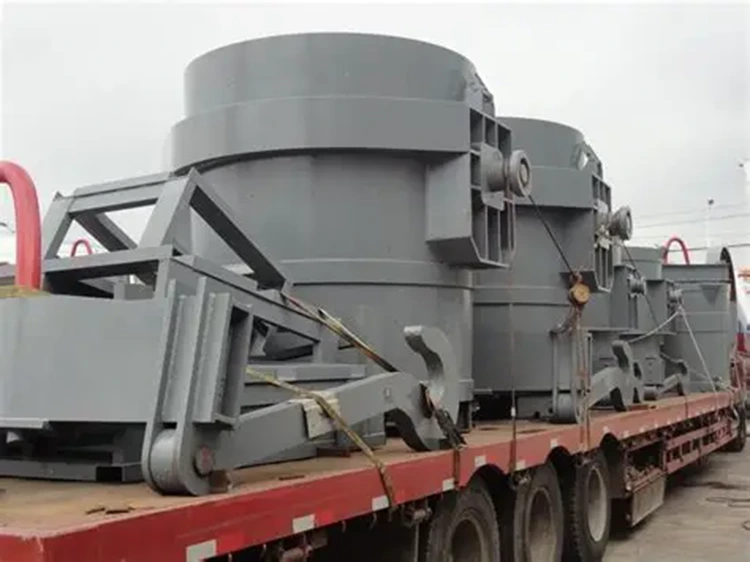

Przechylna stalowa chochla

Ta inteligentna hydraulicznie przechylna kadź stalowa jest podstawowym elementem wyposażenia do precyzyjnego odlewania stopionej stali w przemyśle metalurgicznym i odlewniczym. Został on opracowany niezależnie przez firmę Yuexin Machinery Manufacturing Co., Ltd. we współpracy z instytutem projektowania metalurgicznego.  Przyjmuje zintegrowaną konstrukcję „napędu hydraulicznego przechylania + inteligentnego sterowania kątem + wielokrotnych zabezpieczeń”, umożliwiając stabilny transport i precyzyjne przechylanie w zakresie 0–90° oraz rozładunek stopionej stali o wysokiej temperaturze w temperaturze 1500–1650 ℃.

Parametr produktu (specyfikacja)

Cechy produktu

Precyzyjne i kontrolowane przechylanie: Wyposażone w elektrohydrauliczny proporcjonalny serwozawór i czujnik kąta, tworzący system sterowania w zamkniętej pętli, osiągający dokładność pozycjonowania kąta pochylenia ± 0,5°; obsługuje zarówno zdalne, jak i lokalne tryby pracy oraz umożliwia wstępne ustawienie wielu pozycji kąta pochylenia w celu dostosowania do różnych scenariuszy nalewania, kontrolując błąd przepływu wylotowego w zakresie ± 3%. Doskonała wytrzymałość konstrukcyjna: Korpus kadzi jest integralnie walcowany z blachy stalowej o wysokiej wytrzymałości Q960 i poddawany jest automatycznemu spawaniu łukiem krytym i wykrywaniu wad, ze 100% wskaźnikiem kwalifikacji spoin; czopy są kute ze stali stopowej 42CrMo, a po obróbce cieplnej wytrzymałość na rozciąganie wynosi ≥1000MPa, jest w stanie wytrzymać łączne obciążenie podczas przechylania bez ryzyka odkształcenia lub złamania.

Kompleksowa ochrona przed wysokimi temperaturami: Wewnętrzna wyściółka ma kompozytową strukturę „cegła korundowa o wysokiej zawartości tlenku glinu + odlew termoizolacyjny + warstwa zapobiegająca przesiąkaniu” o zawartości Al₂O₃ wynoszącej ≥90%, co poprawia odporność na erozję stopionej stali o 60%; zewnętrzna część korpusu kadzi jest wyposażona w płaszcz chłodzący wodę i osłonę termiczną, utrzymując temperaturę ściany zewnętrznej ≤60 ℃, a układ hydrauliczny ma osłonę chroniącą przed wysoką temperaturą, aby zapewnić normalną pracę komponentów.

Ścisłe gwarancje bezpieczeństwa: Wyposażony w blokadę hydrauliczną i mechaniczny podwójny mechanizm zabezpieczający przed upadkiem, automatycznie blokujący mechanizm przechylania w przypadku nagłej awarii zasilania; wyposażone w urządzenia do pomiaru temperatury stopionej stali, monitorowania poziomu cieczy i urządzenia alarmowe ciśnienia, zapewniające informację zwrotną w czasie rzeczywistym o stanie pracy, spełniające standard poziomu 1 „Przepisów dotyczących bezpieczeństwa metalurgicznego produkcji”.

Scenariusze zastosowań

Szeroko stosowany w metalurgii stali (odlewanie stopionej stali w piecu konwertorowym/elektrycznym, ciągłe uzupełnianie kadzi pośredniej), odlewaniu ciężkim (duże łoża obrabiarek, odlewanie kołnierzy do elektrowni wiatrowych), produkcji stali specjalnej (stal formowa, odlewanie precyzyjne ze stali nierdzewnej) i innych dziedzinach. Szczególnie nadaje się do produkcji odlewów precyzyjnych wymagających dużej prędkości odlewania i kontroli przepływu, a także zautomatyzowanych linii produkcyjnych z wielostanowiskowym odlewaniem rotacyjnym, zapewniającym wsparcie rdzenia dla wydajnego, bezpiecznego i precyzyjnego odlewania stopionej stali.

Szczegóły hydraulicznego mechanizmu przechylania: Zbliżenie cylindra hydraulicznego, elektrohydraulicznego proporcjonalnego serwozaworu oraz konstrukcji przekładni i zębatki, pokazujące proces łączenia pomiędzy cylindrem a czopem; wskazując pozycję montażową czujnika kąta, wyjaśniając logikę sterowania w pętli zamkniętej „sprzężenie zwrotne czujnika – polecenie sterownika – wykonanie cylindra”, demonstrując siłę technologii sterowania hydraulicznego Yuexin Machinery.

Szczegóły korpusu kadzi i wyłożenia: Powiększony widok przedstawiający układ żeber wzmacniających i oznaczenia wykrywania wad spoin korpusu kadzi, przedstawiające warstwową strukturę murową okładziny kompozytowej; zbliżenie szczelin łączeniowych cegieł korundowych i obróbki warstwy przeciwprzesiąkającej, wyjaśniające sposób kotwienia wykładziny do korpusu kadzi i porównanie zalet w zakresie trwałości użytkowej tradycyjnej wykładziny. Szczegóły urządzenia blokującego bezpieczeństwo:  przedstawia wewnętrzną strukturę zamka hydraulicznego oraz mechanizm wkładania i blokowania mechanicznego sworznia zabezpieczającego przed upadkiem, wyjaśniając zasadę działania podwójnego mechanizmu zabezpieczającego; zbliżenia przycisku zatrzymania awaryjnego i kontrolki alarmowej ilustrują procedury postępowania w sytuacjach awaryjnych w przypadku nagłych awarii, podkreślając bezpieczeństwo i niezawodność sprzętu.

Szczegóły inteligentnego sterowania: Wyświetla terminal zdalnego sterowania i lokalny panel operacyjny, opisując przyciski funkcyjne, takie jak ustawienie wstępne kąta pochylenia, regulacja natężenia przepływu i monitorowanie stanu; wyjaśnia mechanizm powiązania pomiędzy sprzętem a warsztatowym systemem MES, wspierając identyfikowalność danych produkcyjnych oraz demonstrując poziom automatyzacji i inteligencji produktu.
